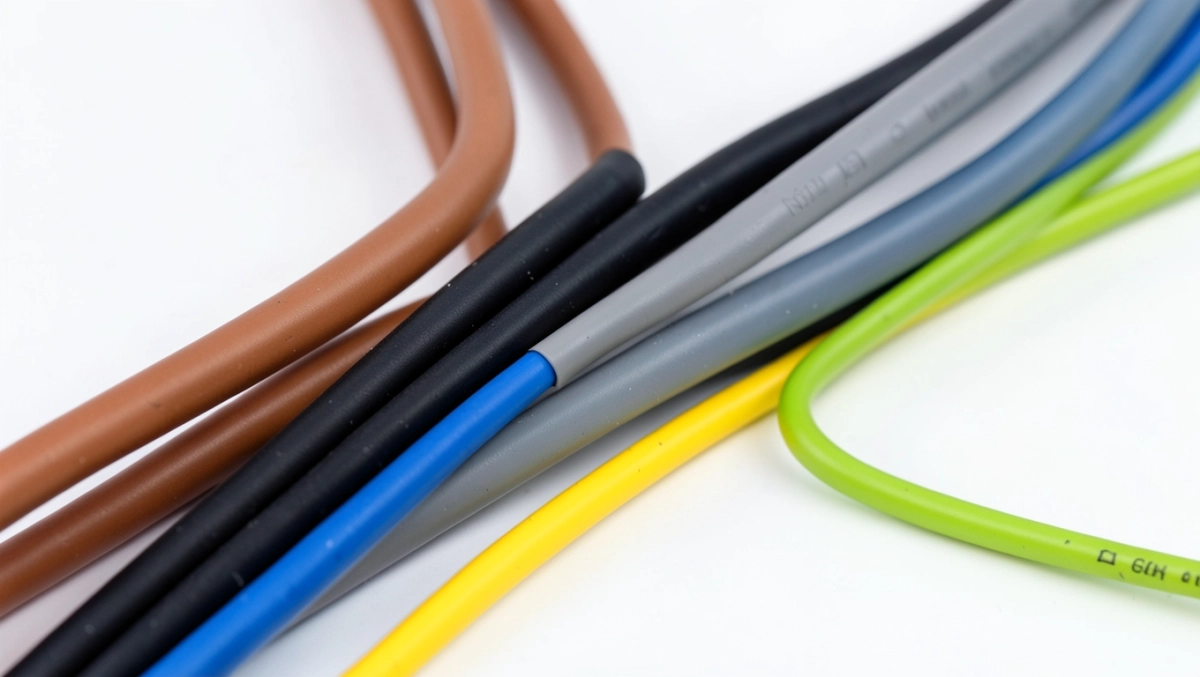

Co oznaczają kolory przewodów fazowych
Kolory przewodów fazowych to wizualny język instalacji elektrycznych, gdzie każda barwa sygnalizuje konkretną rolę fazę przenoszącą prąd, neutralny nul lub ochronny przewód uziemiający. W domowych obwodach prądu zmiennego brązowy oznacza L1, główną fazę, niebieski to nul N, a zielono-żółty PE chroni przed porażeniem. Dzięki temu na pierwszy rzut oka rozróżniasz, co jest co, bez mierzenia multimetrem za każdym razem. W trójfazowych systemach dołączają czarny L2 i szary L3, ułatwiając montaż tablic rozdzielczych. Ten system zapobiega przypadkowemu połączeniu fazy z nullem, co pali urządzenia.
W instalacjach zasilania oświetlenia czy gniazdek kolory przewodzą przez izolację z PVC, odporną na napięcie 300/500V. Przewód fazowy zawsze prowadzi prąd roboczy, nul zamyka obwód, a ochronny odprowadza upływ do ziemi. Majsterkowicze montujący LED-y podszafkowe szybko łapią, że ignorowanie kolorów kończy się dymem z transformatora. Standardy te obowiązują w Polsce od lat, ujednolicając pracę na budowach i w mieszkaniach. Rozpoznanie na stronie wizualnej oszczędza godziny testów.
Spójrz na powłokę kabla YDY oznaczenia jak 3x1,5 mm² podpowiadają przekrój do oświetlenia, a kolory żył potwierdzają funkcje. W starszych domach mieszanka starych i nowych przewodów sieje zamęt, ale świeże normy jasno dzielą. Zawsze sprawdzaj etykietę producenta przed cięciem izolacji.
Powiązane tematy: przewody fazowe kolory
Podstawowe funkcje kolorów
- Brązowy: faza L1, prąd czynny do odbiorników.
- Niebieski: nul N, powrót prądu.
- Zielono-żółony: PE, ochrona przed dotykiem napięcia.
Kolory fazowych w prądzie przemiennym AC
W prądzie przemiennym AC, dominującym w domowych instalacjach, kolory fazowych upraszczają podłączanie gniazdek i oświetlenia. Brązowy przewód to faza L, niosąca 230V, niebieski nul N stabilizuje obwód, zielono-żółty PE kieruje zwarcia do ziemi. W jednofazowych obwodach te trzy żyły wystarczą do bezpiecznego zasilania pralki czy lodówki. Elektrycy w tablicach rozdzielczych polegają na nich, by uniknąć odwrotnej polaryzacji. Kolory te widać od razu po zdjęciu izolacji zewnętrznej.
Przewody YDY o przekroju 1,5 mm² idą do świateł, 2,5 mm² do gniazdek zawsze z kolorami zgodnymi z normami. W kuchniach z wilgocią izolacja PVC trzyma fason, chroniąc kolory przed starzeniem. Podłączając LED-y liniowe, faza brązowa ląduje na L zacisku, nul na N. Błąd w kolejności i diody migają lub gasną. Ten system działa w całej UE, ujednolicając narzędzia pracy.
Nigdy nie zakładaj, że stary czerwony to faza w nowych instalacjach AC rządzi brązowy. Mieszanie generuje iskry na stykach.

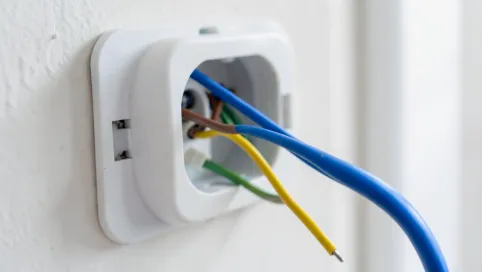

Zobacz: kolor przewodu niebieski
Tabela kolorów AC jednofazowego
| Funkcja | Kolor | Zastosowanie |
|---|---|---|
| Faza L | Brązowy | Gniazdka, oświetlenie |
| Nul N | Niebieski | Powrót prądu |
| Ochrona PE | Zielono-żółty | Uziemienie |
Brązowy L1, czarny L2, szary L3 standardy
W trójfazowych instalacjach standardy kolorystyczne rozszerzają się na L1 brązowy, L2 czarny i L3 szary, idealne do silników czy dużych tablic rozdzielczych. Kaждая faza przenosi przesunięty prąd, a kolory pozwalają szybko przypisać żyłę do zacisku. W warsztatach czy blokach z windami te oznaczenia to podstawa montażu. Przewód brązowy na L1, czarny na L2, szary na L3 nul niebieski i PE zielono-żółty pozostają bez zmian. Dzięki temu rotacja faz nie myli się podczas testów obciążeniowych.
Instalacje zasilania trójfazowego używają kabli 5x2,5 mm², gdzie kolory przewodzą przez rdzenie miedziane. Elektryk patrząc na stronę kabla wie, co ciąć. W nowych osiedlach standardy te montuje się od zera, unikając chaosu. Podłączając piec czy klimę, kolejność L1-L2-L3 zapewnia płynny rozruch. Kolory te ewoluowały dla precyzji w dużych mocach.
Wykres poniżej pokazuje rozkład faz w standardowym trójfazowym połączeniu wizualnie ułatwia zapamiętanie.
Polecamy: l jaki kolor przewodu
Przykładowe podłączenie trójfazowe
- L1 brązowy do zacisku 1.
- L2 czarny do zacisku 2.
- L3 szary do zacisku 3.
Ewolucja kolorów przewodów fazowych w PL
W Polsce kolory przewodów fazowych przeszły rewolucję od lat 70., kiedy czerwony oznaczał fazę, czarny nul, zielony ochronę. Do 2003 r. mieszały się systemy, co rodziło wypadki w remontach. Od wejścia norm UE brązowy przejął L1, niebieski N, zielono-żółty PE czarny i szary dołączyły dla L2/L3. Dziś w instalacjach nowych bloków dominują te barwy, stare kabli wycofuje się stopniowo. Ta zmiana uratowała niejedno życie na budowach.
Przez dekady przewody YD płaskie z czerwono-czarnymi żyłami lądowały w ścianach, teraz YDY okrągłe z brązowym standardem. Elektrycy z doświadczeniem pamiętają, jak na stronie starych schematów szukać fazy po amperomierzu. W 2024 r. normy PN-HD 60364 wymuszają kolory na nowych projektach. Remontując stary dom, tniemy stare i zakładamy nowe przewody. Ewolucja to lekcja z błędów przeszłości.
Stare kolory (do 2003)
Czerwony faza L, czarny nul N, zielony PE. Używane w blokach z PRL-u, powodowały pomyłki przy mieszaniu z nowymi.
Nowe kolory (od 2004)
Brązowy L1, niebieski N, zielono-żółty PE, czarny L2, szary L3. Standard w UE, bezpieczny w tablicach.
W hybrydowych instalacjach zawsze mierz napięcie kolory ewoluowały, ale multimetr nie kłamie.
Kolory fazowych w prądzie stałym DC LED
W prądzie stałym DC dla taśm LED czy inteligentnego domu kolory różnią się od AC: czerwony to plus, czarny minus, czasem biały lub żółty dla sygnału. Zasilacze 12V/24V przekształcają AC na DC, a kolory na końcówkach ułatwiają podłączenie. W meblach kuchennych z LED-ami liniowymi aluminiowymi czerwony idzie na +, czarny na -. Pomyłka odwraca polaryzację i pali diody. Te oznaczenia standardowe w paczkach z marketów budowlanych.
Przewody niskonapięciowe do LED mają cienką izolację, kolory widoczne na oczkach konektorów. W smart home hybrydy AC-DC wymagają rozdzielności: brązowy z AC do zasilacza, potem czerwony do taśmy RGB. Montując oświetlenie podszafkowe, sprawdzaj stronę etykiety DC nie toleruje odwrotki. Rosnąca popularność LED-ów czyni te kolory codziennością. Zasilania DC bezpieczniejsze dla dzieci, bez 230V.
W taśmach LED szukaj strzałki kierunku czerwony plus zawsze z prądem.
Porównanie AC vs DC
| Typ prądu | Faza/+ | Nul/- | Ochrona |
|---|---|---|---|
| AC | Brązowy | Niebieski | Zielono-żółty |
| DC LED | Czerwony | Czarny | Brak lub zielony |
Normy dla kolorów przewodów fazowych
Normy PN-HD 60364-5-52 dyktują kolory przewodów fazowych w Polsce, harmonizując z IEC 60446. Brązowy dla L1/L+, niebieski N/PEN, zielono-żółty PE bez wyjątków w instalacjach powyżej 50V AC. Dla trójfazowych L2 czarny, L3 szary, co potwierdza certyfikat na kablu YDY. Te przepisy z 2008 r. ujednoliciły rynek po serii incydentów. Elektrycy muszą znać je z egzaminu SEP, majsterkowicze z instrukcji.
W instalacjach zasilania normy określają też przekroje: 1,5 mm² dla świateł, z kolorami na całej długości żyły. Izolacja musi wytrzymać 70°C, kolory nie blakną. W 2024 r. aktualizacje PN-EN 50575 dodają odporność na ogień. Przewody bez oznaczeń nie wchodzą do obiegu. Normy to nie biurokracja, a tarcza przed porażeniem.
Robiąc instalację bez uprawnień, trzymaj się norm odpowiedzialność spada na Ciebie wg Prawa Budowlanego art. 60.
- PN-HD 60364: instalacje niskiego napięcia.
- IEC 60446: kolory izolacji.
- PN-EN 60228: przewody miedziane.
Błędy z kolorami przewodów fazowych
Najczęstszy błąd to zamiana fazy brązowej z niebieskim nullem urządzenia dostają 230V na masę i palą się w minutę. W gniazdkach to iskry, w LED-ach na DC czerwony z czarnym odwraca i dymi. Znajomy podłączył kuchenkę odwrotnie, spalił sterownik za tysiące. Kolory ratują, ale nieuwaga zabija. W tablicach trójfazowych L2 czarny z L3 szarym blokuje silnik.
W starszych instalacjach czerwony fazowy miesza się z nowym brązowym, co myli na stronie cięcia. Przewód ochronny zielono-żółty pominięty powoduje porażenie przy dotyku obudowy. W DC LED-y z Ali mają niestandardowe kolory, żółty zamiast czerwonego pali po podłączeniu. Zawsze mierz napięcie po wizualnej ocenie. Błędy kosztują sprzęt i nerwy.
Przed podłączeniem wyłącz główny i załóż blokadę kolor to nie wszystko, bezpieczeństwo na pierwszym miejscu.
Z doświadczeniem widzę, jak multimetr po kolorach buduje pewność. Typowa pułapka w hybrydach smart home: DC czarny z AC niebieskim na jednym zacisku. Lista błędów: odwrotka faz/nul (40% przypadków), brak PE (30%), pomyłka L2/L3 (20%). Unikaj, patrząc dwukrotnie.
Pytania i odpowiedzi o kolorach przewodów fazowych
Jakie są standardowe kolory przewodów fazowych w domowych instalacjach elektrycznych w Polsce?
W instalacjach prądu zmiennego (AC), które spotykasz w gniazdkach czy oświetleniu, fazy to: L1 brązowy, L2 czarny, L3 szary. Neutralny (N) zawsze niebieski, a ochronny (PE) zielono-żółty. To norma PN-HD 60364 obowiązująca od lat w UE i Polsce zero przypadków, czysta logika dla bezpieczeństwa.
Dlaczego kolory przewodów fazowych nie są przypadkowe i co się zmieniło w porównaniu do starych instalacji?
Kolory to kod, który ratuje przed błędami pomyłka fazy z nullem i spalisz sprzęt. Dawniej było czerwony (faza), czarny (faza), biały lub brązowy (nul), zielony (ochrona), ale po wypadkach ujednolicono na brązowy, czarny, szary dla faz. Nie mieszaj starych z nowymi, bo chaos.
Jakie kolory przewodów stosować w prądzie stałym, np. do taśm LED czy inteligentnego domu?
W DC, jak w LED-ach podszafkowych czy smart żarówkach, plus (+) to czerwony, minus (-) czarny. Czasem biały lub żółty jako dodatkowe. Zupełnie inne niż AC, bo zasilacze konwertują pomyłka i nic nie świeci, albo gorzej.
Jakie przekroje przewodów YDY pasują do kolorów fazowych i gdzie je stosować?
Do oświetlenia bierz 1,5 mm² (YDY okrągłe lub YD płaskie), do gniazdek 2,5 mm². Izolacja PVC wytrzyma napięcie i temperaturę, idealne do kuchni z LED-ami. Kolory na żyłach zawsze te same, niezależnie od przekroju sprawdzaj oznaczenia na powłoce.
Jak uniknąć błędów przy podłączaniu i sprawdzić kolory przewodów multimetrem?
Najpierw wizualnie: brązowy do L, niebieski do N, zielono-żółty do uziemienia. Potem multimetr ustaw na AC, dotknij fazy (brązowy świeci 230V), nul 0V. W LED-ach DC mierz polaryzację. To pewność, zanim włączysz lepiej dmuchać na zimne.
