Przewody fazowe kolory – brązowy, czarny, szary

Stojąc przed otwartą rozdzielnicą z kablami w różnych barwach, każdy czuje ten dreszcz co jeśli pomylę fazę z neutralnym i dostanę kopa? Na szczęście kolory żył nie są przypadkowe, a ich znajomość to klucz do bezpiecznego majsterkowania w domu. W tym tekście rozłożymy standardy dla prądu zmiennego AC, szczegóły trójfazówek z L1, L2 i L3, pułapki starszych instalacji, różnice w DC oraz typy przewodów jak YDY i YD. Do tego praktyczne rady, jak odczytywać kolory bez ryzyka, bo lepiej dmuchać na zimne niż leczyć oparzenia.

• Kolory przewodów fazowych w AC
• Przewód fazowy L brązowy i czarny
• Kolory fazy L1 L2 L3 w trójfazówkach
• Przewody fazowe w starszych instalacjach
• Kolory fazowych w prądzie stałym DC
• Typy przewodów z fazowymi YDY YD
• Bezpieczny odczyt kolorów fazowych
• Pytania i odpowiedzi o kolorach przewodów fazowych

Kolory przewodów fazowych w AC

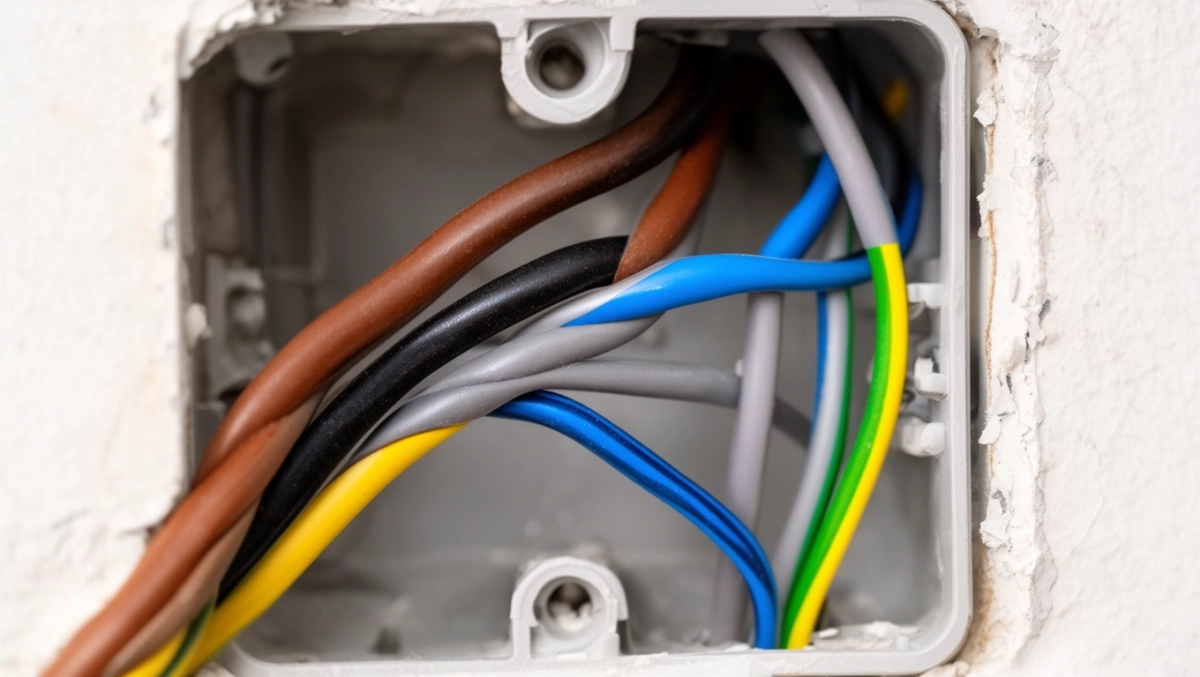

W instalacjach prądu zmiennego AC kolory żył fazowych reguluje norma PN-IEC 60446, która jasno przypisuje barwy do funkcji. Faza zawsze oznacza brązowy, czarny lub szary przewód, zależnie od liczby faz. Neutralny to niebieski, a ochronny żółto-zielony, co zapobiega pomyłkom przy podłączaniu gniazdek czy oświetlenia. Te standardy obowiązują w nowych instalacjach domowych i przemysłowych od lat harmonizacji z UE. Dzięki nim elektryk na pierwszy rzut oka wie, co jest czym, bez mierzenia każdego kabla.

Przewody fazowe w AC przenoszą napięcie 230V w jednofazówkach lub 400V międzyfazowe w trójfazowych. Izolacja z PVC chroni przed wilgocią i uszkodzeniami mechanicznymi. W obwodach zasilania oświetlenia czy gniazdek faza zawsze ląduje na zacisku L. Kolory te ułatwiają montaż, szczególnie w ciasnych puszkach rozdzielczych. Norma podkreśla, że zmiana barw to nie kaprys, lecz wymóg bezpieczeństwa.

W domowych instalacjach spotykamy przewody o przekroju 1,5 mm² do świateł i 2,5 mm² do gniazdek. Faza brązowa zasila większość urządzeń. Na stronie o temacie "Kolor ściany" widać, jak barwy wpływają na codzienne wybory, podobnie w elektryce. Wybór właściwego przewodu fazowego oszczędza nerwy i czas.

Sprawdź: kolory przewodow fazowych

Przewód fazowy L brązowy i czarny

Przewód fazowy L w jednofazowych instalacjach to zazwyczaj brązowy kolor, niosący pełne napięcie 230V od licznika do odbiornika. Czarny pojawia się jako alternatywa, szczególnie w starszych lub specyficznych obwodach. Oba sygnalizują prąd pod napięciem, więc nigdy nie łącz ich z niebieskim neutralnym. W gniazdkach brązowy trafia na prawy zacisk, widziany od frontu. To proste rozróżnienie ratuje przed zwarciem.

Podczas podłączania lampy czy wentylatora szukaj brązowego lub czarnego to faza. Izolacja tych żył jest grubsza, by wytrzymać obciążenia. W rozdzielniach faza L rozdziela się na obwody grupowe. Czarny przewód fazowy spotyka się częściej w przemysłowych instalacjach zasilania. Zawsze sprawdzaj etykiety na zaciskach urządzeń.

W praktyce brązowy dominuje w nowych kablach YDY, bo łatwiej go dostrzec wśród innych. Czarny bywa mylony w słabym oświetleniu, dlatego producenci promują brąz. Oba kolory oznaczają to samo: niebezpieczeństwo pod napięciem. Podłączając przewód, myśl o rodzinie pomyłka boli.

Kolory fazy L1 L2 L3 w trójfazówkach

W instalacjach trójfazowych kolory faz upraszczają identyfikację: L1 to brązowy, L2 czarny, L3 szary przewód. Neutralny pozostaje niebieski, ochrona żółto-zielona. Te barwy pozwalają szybko rozprowadzić obciążenie między fazami w domach z silnikami czy kuchenkami elektrycznymi. Norma PN-IEC 60446 narzuca ten schemat dla spójności w Europie.

Tabela pokazuje standardowe przypisanie kolorów do faz w trójfazówkach. Brązowy L1 często zasila podstawowe obwody. Czarny L2 równoważy obciążenia. Szary L3 kończy zestaw dla symetrii prądu. W rozdzielniach te kolory ułatwiają balansowanie mocy.

Podłączając trójfazowe urządzenie, dopasuj kolory do zacisków L1, L2, L3. Błąd powoduje przegrzewanie silnika. W domach z fotowoltaiką te fazy optymalizują zwrot energii. Szary przewód fazowy bywa najdłuższy w szafach rozdzielczych.

Przewody fazowe w starszych instalacjach

W instalacjach sprzed 2004 roku faza mogła być czerwona, biała lub czarna, bo stare normy różniły się od dzisiejszych. Czerwień oznaczała L w jednofazówkach, czerń w trójfazowych. Neutralny był wtedy czarny lub niebieski, co dziś sieje zamęt. Remontując starą rozdzielnicę, nie ufaj tylko kolorom użyj testera. Te zmiany wynikają z harmonizacji PN-IEC.

Biały przewód fazowy spotykał się w blokach z lat 80., często bez ochrony. Czerwony dominował w oświetleniu sufitowym. Dziś te kable wymienia się na nowe YDY z brązowym L. W mieszkaniach komunalnych nadal trafiają się takie pułapki. Zawsze datuj instalację przed pracą.

Przerabiając starą instalację, oznaczaj przewody taśmą. Czerń z przeszłości to faza, nie neutralny. Unikniesz iskrzenia przy podłączaniu. Elektrycy wspominają, jak te kolory siały panikę w pierwszych remontach. Bezpieczeństwo wygrywa z nostalgią.

Przykłady starych oznaczeń

• Czerwony faza L w jednofazowym oświetleniu
• Czarny faza lub neutralny przed 1990
• Biały rzadka faza w instalacjach przemysłowych

Kolory fazowych w prądzie stałym DC

W prądzie stałym DC, jak w taśmach LED czy zasilaczach inteligentnego domu, faza dodatnia to czerwony przewód, ujemna czarny. Inne bieguny czasem biały lub niebieski. To kontrastuje z AC, gdzie faza jest zmienna. W modułach smart home czerwony + zasila diody. Kolory DC ułatwiają montaż bez polaryzacji pomyłek.

Taśmy LED 12V używają czerwieni na anode, czerni na katodzie. W zasilaczach DC przewody te są cieńsze, do 0,75 mm². Pod podszafkami kuchenka czerwień biegnie równo z czernią. Błąd polaryzacji pali LED-y natychmiast. Zawsze sprawdzaj symbol + i na urządzeniu.

W systemach fotowoltaicznych DC kolory czerwony i czarny rozróżniają stringi paneli. Niebieski czasem oznacza masę. Te standardy nie są tak sztywne jak w AC, ale producenci trzymają się konwencji. W inteligentnym domu DC przewody łączą się z falownikami bez ryzyka.

Zmiana z AC na DC w oświetleniu wymaga uwagi na kolory. Czerwony fazowy DC nie miesza się z brązowym AC. To ulga dla majsterkowiczów retrofitujących domy.

Typy przewodów z fazowymi YDY YD

Przewody YDY to okrągłe kable z miedzianym rdzeniem, izolacją PVC i kolorami fazowymi brązowym, czarnym czy szarym. Przekrój 1,5 mm² nadaje się do oświetlenia, 2,5 mm² do gniazdek zasilania. YD płaskie to tańsza wersja, łatwiejsza do tynku. Oba typy mają identyczne kolory żył. Wybór zależy od prowadzenia kabla w ścianie.

YDY wytrzymuje wyższe temperatury dzięki grubszej powłoce zewnętrznej. W instalacjach domowych YDY dominuje ze względu na elastyczność. YD wciska się w listwy przypodłogowe bez problemu. Kolory fazowe w obu nie różnią się brązowy to L wszędzie. PVC chroni przed korozją w wilgotnych piwnicach.

Budowa YDY: rdzeń miedziany, izolacja pojedynczych żył, oplot PVC. YD płaski oszczędza miejsce w puszkach. Oba spełniają normy dla obciążeń domowych. Przy zakupie sprawdzaj certyfikaty na opakowaniu.

Bezpieczny odczyt kolorów fazowych

Zanim dotkniesz przewodu fazowego, wyłącz prąd główny w rozdzielni kolory nie zastępują wyłącznika. Użyj testera napięcia lub miernika, by potwierdzić fazę niezależnie od barwy. W starszych instalacjach kolory zawodzą, więc tester to podstawa. Pracuj w rękawicach izolacyjnych dla spokoju. Bezpieczeństwo to nie teoria, lecz nawyk.

Podłączanie: faza L na zacisk brązowy/czarny do L, niebieski do N, żółto-zielony do PE. Używaj kostek Wago zamiast skręcania, by uniknąć luźnych połączeń. W trójfazówkach balansuj obciążenia między L1-L3. Zawsze testuj po montażu włącznikiem obciążeniowym.

Kroki bezpiecznego odczytu

• Wyłącz zasilanie i zablokuj wyłącznik
• Sprawdź kolory: brąz/czarny/szary = faza
• Użyj testera fazy na każdym przewodzie
• Dokumentuj połączenia zdjęciem
• Włącz prąd i zmierz napięcia

Disclaimer: te informacje nie zastępują pracy kwalifikowanego elektryka. W razie wątpliwości dzwoń po specjalistę, bo instalacja to nie zabawa. Kolory dają pewność, ale narzędzie daje bezpieczeństwo. Majsterkuj z głową, a unikniesz wizyt na SOR-ze.

Pytania i odpowiedzi o kolorach przewodów fazowych

• Jaki kolor ma przewód fazowy w standardowej instalacji jednofazowej?

  W domowych instalacjach jednofazowych faza, czyli żyła L, to zazwyczaj brązowy przewód. Czasem trafisz na szary lub czarny, ale brązowy jest najczęstszy według normy PN-IEC 60446. To ułatwia podpinanie gniazdek czy oświetlenia bez pomyłek.

• Jakie kolory oznaczają fazy w instalacji trójfazowej?

  W trójfazówce L1 to brązowy, L2 czarny, a L3 szary. Proste i logiczne dzięki temu w rozdzielni od razu wiesz, co jest czym, bez mierzenia każdego kabelka.

• Co oznacza niebieski przewód w instalacji elektrycznej?

  Niebieski to zawsze neutralny, czyli N. Nigdy nie myl go z fazą to klucz do bezpiecznego podłączenia, bo neutralny wraca prąd do źródła.

• Jaki jest kolor przewodu ochronnego?

  Zielono-żółty, czyli PE to ochrona przed porażeniem. Zawsze podpinaj go do uziemienia, zwłaszcza w gniazdkach czy obudowach sprzętów.

• Czy w starszych instalacjach kolory przewodów fazowych są inne?

  Tak, przed harmonizacją z UE faza mogła być czarna, czerwona czy nawet biała. Jeśli masz starą instalację, lepiej sprawdź miernikiem, bo normy się zmieniły.

• Jak bezpiecznie rozpoznać kolory przewodów fazowych?

  Zawsze wyłącz prąd na główny, użyj testera fazy i nie ufaj tylko kolorom one pomagają, ale w starych kablach jak YDY czy YD mogą być niespodzianki. Bezpieczeństwo to podstawa majsterkowania.
