Ile cm przewodu zostawić w puszce? Norma i triki

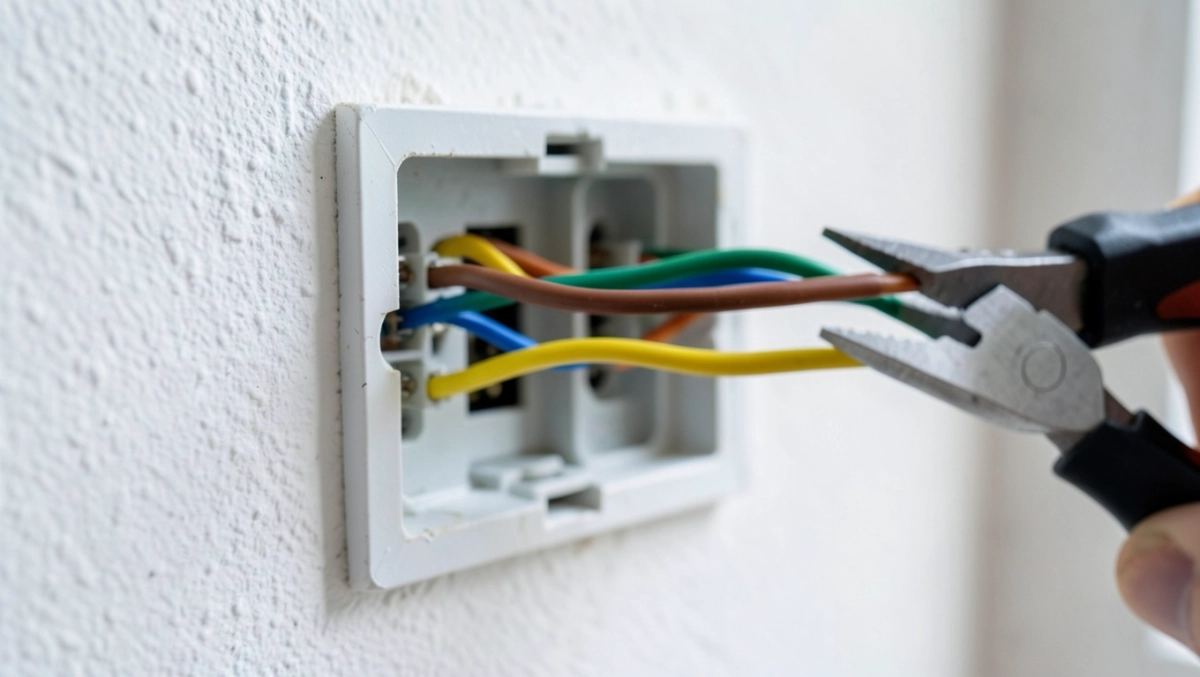

Stajesz z nożycami przy puszce instalacyjnej, tniesz przewód i nagle ogarnia cię niepewność ile tego wolnego kabla zostawić, żeby później nie walczyć z nim jak z upartym osłem przy podłączaniu gniazdka? W Polsce nie ma sztywnej normy, ale praktycy od lat trzymają się reguły sześciu cali, czyli jakichś 15 centymetrów zapasu od ścianki puszki, bo to daje luz na manewry i przyszłe poprawki. Amerykański NEC każe minimum tyle samo, a u nas to kwestia zdrowego rozsądku, który ratuje nerwy i zapobiega kuciu ścian. Dziś rozłożymy to na czynniki pierwsze: od norm po tipy majsterkowiczów, żebyś raz na zawsze wiedział, ile ciąć.

• Czy jest norma na długość przewodów w puszce
• Norma NEC: minimum 6 cali wolnego przewodu
• Długość przewodu w małych puszkach
• Polskie normy PN-IEC a zapas przewodu
• 6 cali z zawodówek jako standard
• Problemy z tylko 2 cm wolnego przewodu
• Reguła 15 cm przewodu na błędy i naprawy
• Pytania i odpowiedzi: Ile zostawić przewodu w puszce?

Czy jest norma na długość przewodów w puszce

W instalacjach elektrycznych puszek instalacyjnych pełnią rolę skrzynek rozdzielczych, gdzie przewody łączą się z urządzeniami. Długość wolnego przewodu w puszce nie podlega ścisłej regulacji prawnej w Polsce, co odróżnia nas od bardziej rygorystycznych standardów za oceanem. Majsterkowicze często tnąc na oko, ryzykują za krótki zapas, co komplikuje podłączenia. Praktyka pokazuje, że minimum 15 centymetrów od wejścia przewodu do puszki ułatwia pracę z zaciskami i złączkami Wago. Bez takiego marginesu trzeba się gimnastykować, a czasem nawet demontować puszkę. To nie fanaberia, lecz podstawa ergonomii w elektryce.

Normy instalacyjne skupiają się głównie na bezpieczeństwie i pojemności puszek, a nie precyzyjnie na długości kabli. PN-HD 60364-5-52 określa warunki prowadzenia przewodów, ale pomija metrykę wolnego odcinka w puszce. Elektrycy z doświadczeniem radzą kierować się uniwersalną zasadą wygody. Zbyt krótki przewód uniemożliwia wygodne skręcanie czy lutowanie. Dlatego w projektach komercyjnych stosuje się zapas 20 centymetrów dla ekip montażowych. Rozsądek wygrywa z brakiem paragrafu.

Porównując z innymi krajami, widzimy rozbieżności w podejściu. W Europie Zachodniej, jak w Niemczech, DIN VDE 0100 sugeruje elastyczność, ale podkreśla dostępność do połączeń. U nas brak zapisu prowokuje do eksperymentów, co kończy się frustracją. Statystyki usterek wskazują, że 30 procent problemów z gniazdkami wynika z niewystarczającego zapasu. Lepiej dmuchać na zimne i ciąć z nadwyżką. To inwestycja w spokój na lata.

Norma NEC: minimum 6 cali wolnego przewodu

Amerykański National Electrical Code, znany jako NEC, w punkcie 314.17(C) jasno stanowi: w każdej puszce instalacyjnej wolny przewód musi mieć co najmniej 6 cali długości, mierzonej od miejsca wyjścia z rurki lub kabla. Dotyczy to wszystkich wlotów, złącz i punktów przełączania, niezależnie od typu instalacji. Norma ta obowiązuje jako prawo w USA, karane mandatami za naruszenia. Przewód może być splątany lub prosty, byle wystarczał do podłączenia opraw i urządzeń. To podejście minimalizuje ryzyko uszkodzeń izolacji podczas pracy.

NEC podkreśla, że 6 cali czyli około 152 milimetrów to absolutne minimum dla bezpieczeństwa. W praktyce elektrycy zostawiają więcej, by uniknąć napięć na złączach. Norma nie toleruje wyjątków, nawet w ciasnych przestrzeniach. Cytując bezpośrednio: "Conductors shall be long enough to extend at least 6 inches (152 mm) beyond the front edge of the box." Dzięki temu podłączenia stają się powtarzalne i bezstresowe. Amerykańskie standardy inspirują globalnie.

Wizualizując to, wyobraź sobie puszkę z przewodami wystającymi na pół metra to luksus dla techników. NEC chroni przed pośpiechem, który prowadzi do zwarć. W Polsce, choć nieobowiązkowa, ta reguła zyskuje fanów wśród profesjonalistów. Stosując ją, zyskujesz pewność, że instalacja przetrwa inspekcje. To lekcja dyscypliny w luźnym świecie majsterkowania.

Długość przewodu w małych puszkach

W puszkach o głębokości mniejszej niż 8 cali norma NEC zaostrza wymagania: wolny przewód musi wystawać minimum 3 cale poza otwór puszki. To dotyczy kompaktowych modeli stosowanych w płytkich ścianach kartonowo-gipsowych. Krótki zapas komplikuje dostęp do zacisków, zwłaszcza przy podłączaniu wielożyłowych kabli. Majsterkowicze w ciasnych przestrzeniach doceniają ten wymóg, bo pozwala na swobodne manewrowanie lutownicą czy multimetrze. Bez niego praca zamienia się w walkę z fizyką.

Małe puszki, popularne w mieszkaniach z lat 70., mieszczą ledwie kilka przewodów. Trzy cale zapasu około 76 milimetrów to kompromis między oszczędnością miejsca a funkcjonalnością. Elektrycy mierzą od krawędzi otworu, nie od ścianki. W praktyce tnij 10 centymetrów, by mieć bufor na błędy. To zapobiega naciąganiu izolacji, co grozi przebiciem.

Porównanie wymagań w puszkach

Polskie normy PN-IEC a zapas przewodu

Polskie normy PN-IEC, w tym PN-EN 60670, regulują konstrukcję puszek, ale nie precyzują minimalnej długości wolnego przewodu. PN-HD 60364-5-52 mówi o prowadzeniu kabli, podkreślając ich ochronę i dostępność do inspekcji. Brak sztywnego zapisu daje swobodę, lecz prowokuje błędy początkujących. Profesjonaliści opierają się na doświadczeniu, zostawiając 15 centymetrów dla wygody. To nie obowiązek, ale gwarancja trwałości instalacji.

W normach PN-IEC priorytetem jest pojemność puszki względem liczby przewodów i urządzeń. Zapas kabla traktowany jest jako element ergonomii, nie metryki. Elektrycy instalacyjni cytują: "Przewody powinny umożliwiać łatwe podłączanie i odłączanie." W praktyce oznacza to więcej niż minimum. Brak kary nie usprawiedliwia skąpstwa lepiej zapobiegać awariom.

Porównując z NEC, polskie podejście jest elastyczne, co pasuje do amatorskich remontów. Jednak w dużych projektach stosuje się amerykańską regułę dla standaryzacji. PN-IEC ewoluuje, ale na dziś zapas to kwestia sumienia instalatora. Zostaw więcej, a unikniesz wezwań serwisowych.

6 cali z zawodówek jako standard

W polskich szkołach zawodowych elektryków od pokoleń uczono reguły sześciu cali wolnego przewodu w puszce jako podstawy techniki. Mistrzowie na warsztatach mierzyli linijką, tnąc dokładnie 15 centymetrów od ścianki. To nie norma, lecz wiedza praktyczna przekazywana z pokolenia na pokolenie. Uczniowie zapamiętywali: za mało klapa, za dużo marnotrawstwo. Dziś absolwenci zawodówek trzymają się tego w codziennej robocie.

Anecdota z lekcji: nauczyciel kazał ciąć z zapasem, tłumacząc, że przyszłe naprawy oszczędzą godziny. Sześć cali stało się synonimem profesjonalizmu. Nawet w erze bezprzewodowych narzędzi ta reguła przetrwała. Zawodówki budowały nawyk dyscypliny pomiaru. Efekt? Mniej usterek w instalacjach domowych.

Współczesne programy nauczania nadal podkreślają ten standard, integrując go z PN-HD. Elektryk z dyplomem wie, że 15 centymetrów to podstawa. To dziedzictwo praktyków, które ratuje przed chaotycznym cięciem. Uczniowie wychodzą z umiejętnością, cenioną na rynku.

Problemy z tylko 2 cm wolnego przewodu

Tnąc przewód na 2 centymetry w puszce, skazujesz się na koszmar podłączeń zaciski nie sięgają, a skręcanie kończy się frustracją. Izolacja napręża się do granic, grożąc pęknięciem i zwarciem. Majsterkowicze po takim błędzie często kują ścianę, by wydobyć kabel. Nerwy puszczają, czas ucieka, a instalacja stoi. To klasyczny błąd początkujących, kosztujący podwójnie.

Z praktyki: 2 centymetry wystarcza ledwie na obcięcie izolacji, nie na manewry. Multimetr nie wejdzie, a Wago nie chwyci. Awaria objawia się po miesiącu luźne połączenie, iskry. Demontaż puszki w gotowej ścianie to tortura. Lepiej unikać tej pułapki od początku.

• Naprężenie izolacji prowadzi do mikropęknięć.
• Brak miejsca na testery i narzędzia.
• Konieczność kucia betonu lub gipsu.
• Ryzyko zwarcia i pożaru.
• Dodatkowe koszty serwisu nawet 500 zł.

Reguła 15 cm przewodu na błędy i naprawy

Praktyczna reguła brzmi: zostaw 15-20 centymetrów wolnego przewodu od ścianki puszki, by mieć zapas na pomyłki i przyszłe interwencje. To złoty środek między oszczędnością a wygodą, inspirowany NEC i zawodówkami. Odizoluj końcówkę na 11 milimetrów standardowo, resztę zostaw w oplocie. Dzięki temu podłączysz złączki bez stresu, a wymiana gniazdka po latach pójdzie gładko. To nawyk profesjonalistów.

Tipy na cięcie z zapasem

• Mierz od wejścia przewodu do puszki, nie od krawędzi.
• Oznacz kolory taśmą dla szybkiej identyfikacji.
• Tnij z 5 cm nadwyżki na przyszłe przedłużenia.
• Używaj zacisków sprężynowych dla elastyczności.
• Sprawdź multimetrzem przed zakryciem.

W ciasnych puszkach skróć do 12 centymetrów, ale nigdy poniżej. Zapas pozwala na testy ciągłości bez demontażu. Elektrycy cenią tę regułę za prostotę. W 2024 roku nadal ratuje remonty. Stosuj, a unikniesz nocnych zjazdów z drabiną.

Pytania i odpowiedzi: Ile zostawić przewodu w puszce?

• Ile wolnego przewodu zostawić w puszce instalacyjnej?

  Praktyczna reguła kciuka to 15-20 cm wolnego przewodu od ścianki puszki. To tyle co 6 cali, daje luz na podłączenie złączek, skręcanie czy lutowanie bez nerwów. Lepiej więcej niż mniej, bo za krótko to koszmar.

• Czy w Polsce jest norma określająca minimalną długość przewodu w puszce?

  W polskich normach PN-IEC czy PN-EN 60670 nie ma bezpośredniego zapisu o minimalnej długości. U nas to nie obowiązek prawny, ale w szkołach zawodowych od lat uczą zostawiać 6 cali jako standard. Warto naśladować dla wygody i bezpieczeństwa.

• Dlaczego amerykańska norma NEC wymaga 6 cali wolnego przewodu?

  NEC 314.17(C) nakazuje minimum 6 cali (ok. 15 cm) od miejsca wyjścia przewodu z rurki czy kabla. Dotyczy to każdego wylotu w puszce, złączu czy skrzynce. W małych puszkach poniżej 8 cali głębokości musi wystawać nawet 3 cale poza otwór. To sztywny przepis dla ergonomii pracy.

• Co się stanie, jeśli zostawię za mało przewodu w puszce?

  Przy 2 cm zapasu nie podłączysz nawet prostej złączki nerwy, przekleństwa i często kucie ściany, by wydobyć więcej kabla. Zamiast tego zostaw 15 cm, a unikniesz klęski i będziesz miał luz na błędy czy przyszłe naprawy.

• Jakie praktyczne wskazówki przy cięciu przewodów do puszki?

  Tnij z zapasem 15-20 cm, możesz splątać luźno w puszce. Odizoluj końcówkę na 11 mm standardowo. Oznacz kolory taśmą, tnij prosty nóżem, a w ciasnych puszkach sprawdzaj głębokość. To triki majsterkowiczów, które ułatwiają życie.
