Dobór przekroju przewodu – jak obliczyć?

Planujesz instalację elektryczną i chcesz uniknąć pułapek, które mogą narazić dom na ryzyko? Dobór przekroju przewodu decyduje o bezpieczeństwie, bo zbyt cienki kabel przegrzeje się pod obciążeniem, a za gruby niepotrzebnie podbije koszty. W tym tekście krok po kroku wyjaśnię, jak obliczyć prąd obciążeniowy z mocy i napięcia, uwzględnić spadki napięcia na dłuższych odcinkach oraz dostosować wybór do norm, sposobu montażu i grupowania przewodów. Dzięki prostym wzorom i tabelom dobierzesz przekrój precyzyjnie, oszczędzając czas i nerwy.

• Przekrój przewodu a prąd obciążeniowy
• Obliczenie prądu: wzór I = P / (U × cosφ)
• Dopuszczalny prąd obciążalności wg norm
• Długość przewodu a spadki napięcia
• Sposób instalacji i temperatura otoczenia
• Grupowanie przewodów w doborze przekroju
• Tabele i nomogramy doboru przekroju
• Pytania i odpowiedzi: Dobór przekroju przewodu

Przekrój przewodu a prąd obciążeniowy

Przekrój przewodu musi wytrzymać prąd płynący przez instalację bez nadmiernego nagrzewania. Im wyższy prąd obciążeniowy, tym grubszy potrzebny jest przewód, by uniknąć degradacji izolacji. Podstawowa zasada wynika z oporu materiału: cienki przewód ma wyższy opór, co generuje ciepło pod obciążeniem. W praktyce dobiera się przekrój tak, by gęstość prądu nie przekraczała dopuszczalnych wartości. Zbyt mały przekrój prowadzi do spadków napięcia i strat energii, a w skrajnych przypadkach do pożaru.

Prąd obciążeniowy zależy od mocy odbiorników, takich jak oświetlenie czy sprzęt AGD. Dla instalacji domowej typowy prąd to kilkadziesiąt amperów, co odpowiada przekrojom od 1,5 mm² do 6 mm². Zawsze sprawdzaj sumaryczne obciążenie obwodu, dodając moce wszystkich urządzeń. Pamiętaj, że silniki indukcyjne pobierają prąd rozruchowy nawet dwukrotnie wyższy niż znamionowy. Dlatego projektuj z zapasem 20-30% na przyszłe rozszerzenia.

W instalacjach przemysłowych prądy sięgają setek amperów, wymagając przekrojów kabla powyżej 25 mm². Tu kluczowe jest chłodzenie naturalne przewodu. Analizuj obciążenie szczytowe, np. podczas rozruchu maszyn. Prawidłowy dobór minimalizuje straty energii, co przekłada się na niższe rachunki za prąd.

Obliczenie prądu: wzór I = P / (U × cosφ)

Oblicz prąd obciążeniowy za pomocą wzoru I = P / (U × cosφ), gdzie P to moc w watach, U napięcie w woltach, a cosφ współczynnik mocy. Dla odbiorników jednofazowych U wynosi 230 V, a cosφ dla żarówek to 1, dla silników 0,8. Przykład: piec o mocy 2000 W daje I = 2000 / (230 × 1) ≈ 8,7 A. Zawsze zaokrąglaj w górę i mnoż przez liczbę faz.

Przykłady dla różnych odbiorników

• Ogrzewacz wody 3 kW: I = 3000 / (230 × 0,95) ≈ 13,8 A przekrój min. 2,5 mm².
• Suszarka bębnowa 2,2 kW: I = 2200 / (230 × 0,85) ≈ 11,2 A podobnie 2,5 mm².
• Czajnik 2 kW: I ≈ 8,7 A wystarcza 1,5 mm² w obwodzie gniazdkowym.

Dla trójfazowych urządzeń stosuj U = 400 V i dziel P przez 3. Silnik 5 kW: I = 5000 / (√3 × 400 × 0,8) ≈ 9 A na fazę. Uwzględnij cosφ z tabliczki znamionowej, bo niedoszacowanie zawyża prąd. To obliczenie to podstawa dalszego doboru przekroju przewodu.

W instalacjach z wieloma odbiornikami sumuj prądy, ale stosuj współczynnik zapotrzebowania, np. 0,6 dla gniazdek. Dzięki temu unikniesz przeszacowania i niepotrzebnie grubych kabli.

Dopuszczalny prąd obciążalności wg norm

Normy PN-IEC 60364 określają dopuszczalny prąd obciążalności dla przekroju przewodu w zależności od izolacji i montażu. Dla miedzianego przewodu 1,5 mm² to ok. 16-23 A, 2,5 mm² 24-32 A. Wartości te zakładają temperaturę otoczenia 25°C i instalację w rurze. Zawsze wybieraj górną granicę dla bezpieczeństwa.

Tabela poniżej pokazuje przykładowe wartości dla przewodów miedzianych YDY:

Dobierz przekrój, by obliczony prąd nie przekraczał 80% dopuszczalnego. Normy uwzględniają starzenie izolacji, więc stosuj je bezwzględnie w projektach.

Długość przewodu a spadki napięcia

Na dłuższych odcinkach przewodu spadek napięcia ΔU = 2 × ρ × L × I / S, gdzie ρ opór właściwy miedzi (0,0175 Ω·mm²/m), L długość w metrach, I prąd, S przekrój. Dopuszczalny spadek to max 5% dla oświetlenia, 3% dla gniazdek. Dla 10 A na 50 m i S=2,5 mm² ΔU ≈ 3,5% akceptowalne.

Przykład: Obwód 20 A, 100 m, S=4 mm² daje ΔU=5,25% za dużo, wybierz 6 mm². Oblicz iteracyjnie, zwiększając przekrój aż do normy. Dłuższe kable wymagają grubszego przekroju nawet przy niskim prądzie.

Użyj kalkulatora online lub arkusza, ale zawsze weryfikuj ręcznie. W garażu 30 m od rozdzielni dla ładowarki EV 16 A min. 4 mm².

Sposób instalacji i temperatura otoczenia

Sposób instalacji wpływa na chłodzenie: przewody otwarte znoszą wyższy prąd niż w tynku czy rurze. Norma koryguje współczynnik k=1 dla otwartego, 0,7 dla zakopanego. Temperatura otoczenia powyżej 25°C wymaga redukcji: przy 40°C k=0,87. Łącz korekty mnożąc dopuszczalny prąd.

W pomieszczeniach wilgotnych używaj kabli z izolacją XLPE o wyższej obciążalności. Dla podsufitki k=0,9, w kanale kablowym 0,75. Zawsze dokumentuj warunki montażu.

Przykładowo, instalacja w garażu 35°C: bazowy 25 A × 0,93 (temp.) × 0,8 (tynkowana) = 18,5 A. Dostosuj przekrój przewodu odpowiednio.

Grupowanie przewodów w doborze przekroju

Grupowanie przewodów w jednej rurze lub korytku zmniejsza chłodzenie, wymagając korekty wg normy. Dla 2-3 przewodów k=0,85, 4-6 k=0,75, ponad 9 k=0,6. Oblicz sumaryczny prąd i stosuj najmniejszy k dla grupy.

W rozdzielni z 10 przewodami fazowymi każdy obwód derating o 40%. Rozdziel grupy na osobne korytka, by uniknąć nadgrzania. To kluczowe w dużych instalacjach.

Lista korekt dla grup:

• 1 przewód: k=1
• 2-3: k=0,85
• 4-6: k=0,75
• 7-9: k=0,65

Tabele i nomogramy doboru przekroju

Normy dostarczają tabel z obciążalnością dla różnych warunków. Nomogramy pozwalają na graficzny dobór: na osi prąd i długość odczytujesz przekrój. Idealne do szybkich szacunków bez kalkulatora.

Przykładowa tabela dla jednofazowej instalacji miedzianej (otwarta, 230V):

Używaj nomogramów z PN-HD 60364-5-52 do wizualnego dopasowania. Połącz linie mocy, długości i odczytaj przekrój proste i dokładne.

Pytania i odpowiedzi: Dobór przekroju przewodu

• Jak obliczyć prąd obciążenia do doboru przekroju przewodu?

  Prąd obciążenia oblicza się wzorem I = P / (U × cosφ), gdzie P to moc odbiornika w watach, U to napięcie zasilania (np. 230 V dla jednofazowego), a cosφ to współczynnik mocy (zwykle 0,8-1 dla typowych urządzeń). Na podstawie I dobiera się przekrój z tabel norm PN-IEC.

• Jakie czynniki poza prądem obciążenia wpływają na dobór przekroju przewodu?

  Kluczowe czynniki to: długość przewodu (spadki napięcia), sposób instalacji (otwarty lub zakryty), temperatura otoczenia, grupowanie przewodów oraz typ izolacji. Dla spadków napięcia stosuje się wzór ΔU = (2 × L × I × ρ) / S, gdzie L to długość, ρ oporność, S przekrój.

• Co grozi za zbyt mały przekrój przewodu?

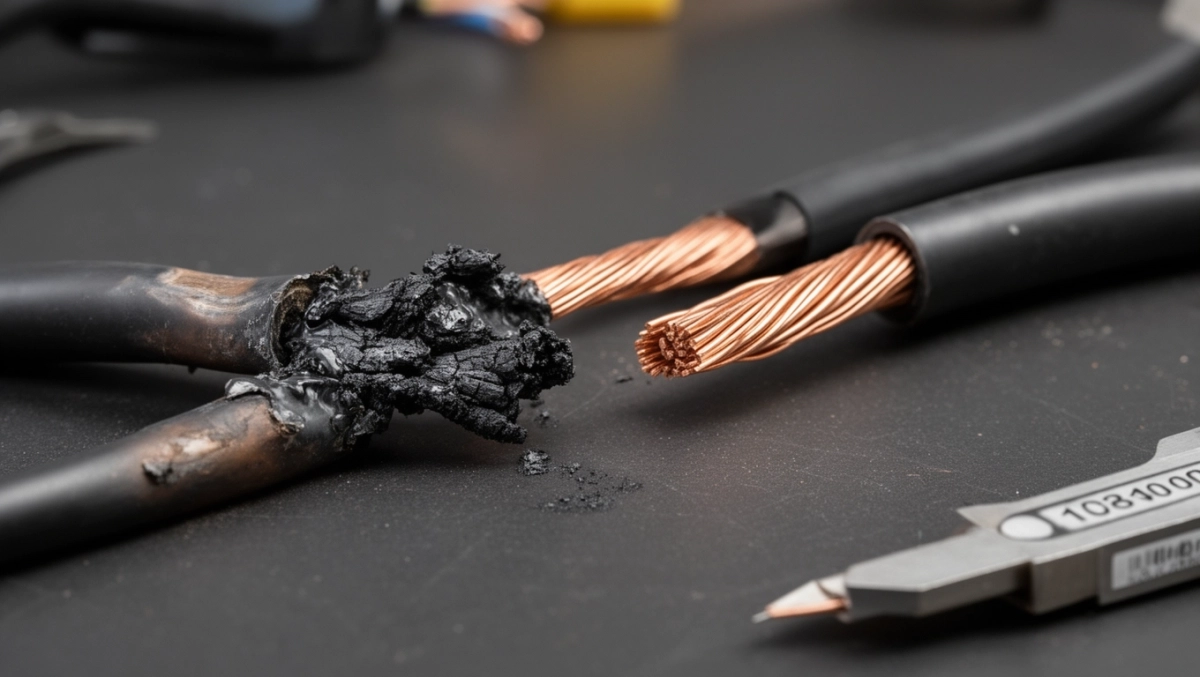

  Zbyt mały przekrój powoduje przegrzewanie, degradację izolacji, spadki napięcia, straty energii, ryzyko awarii i pożaru. Przekracza dopuszczalny prąd obciążalności wg norm, co zagraża bezpieczeństwu instalacji.

• Jak normy ułatwiają dobór przekroju przewodu?

  Normy PN-IEC podają tabele i nomogramy z dopuszczalnymi prądami obciążalności dla różnych przekrojów (np. 1,5 mm² dla 16 A, 2,5 mm² dla 25 A). Umożliwiają szybki dobór bez wzorów, uwzględniając warunki instalacji.
