Czym łączyć przewody w puszkach? Bezpieczne metody

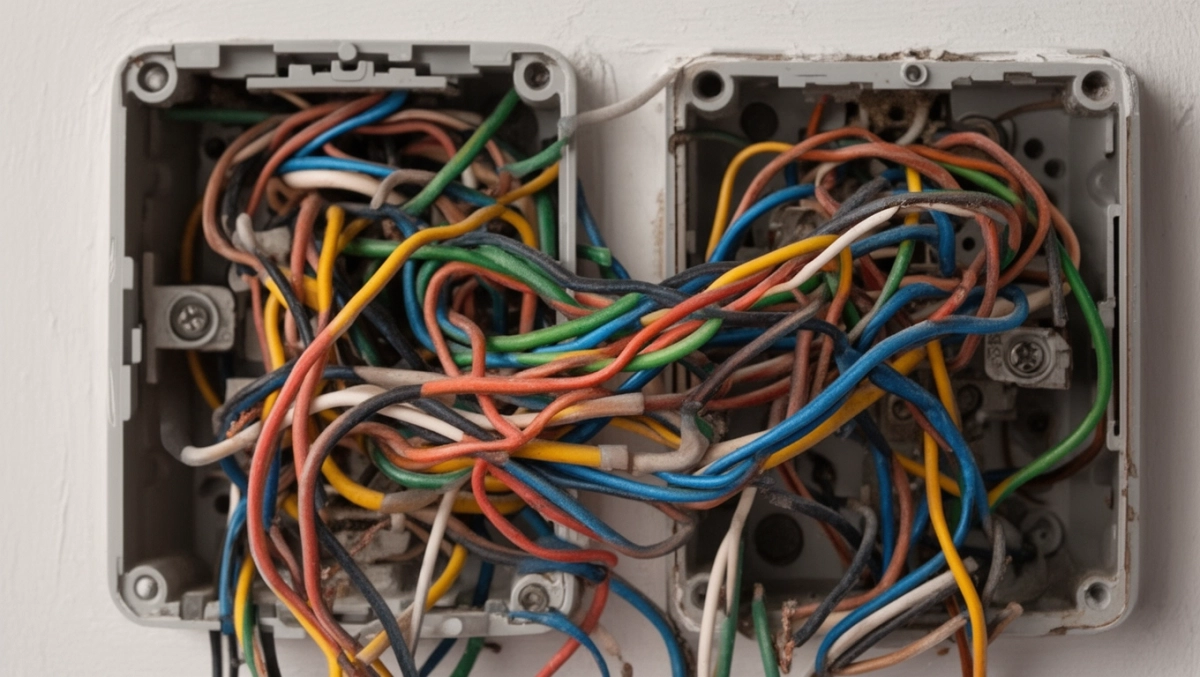

Jeśli kiedykolwiek otwierałeś puszkę instalacyjną w swoim domu i widziałeś splątane przewody połączone na skrętki, pewnie poczułeś niepokój o bezpieczeństwo bliskich. Łączenie przewodów w puszkach to podstawa każdej instalacji elektrycznej, ale stare metody niosą realne ryzyka, podczas gdy nowoczesne sprężynowe złączki z dźwigniami oferują prostotę i niezawodność. W tym tekście przyjrzymy się historii tych połączeń, obowiązującym normom, problemom z aluminium, zagrożeniom pożarowym oraz praktycznym sposobom naprawy i rozgałęziania przewodów bez wymiany całej linii, byś mógł bezpiecznie zadbać o instalację.

• Historia łączenia przewodów w puszkach
• Normy dla złącz przewodów w puszkach
• Sprężynowe złączki do puszek instalacyjnych
• Problemy z aluminium w puszkach
• Ryzyka pożarowe od złych złącz w puszkach
• Naprawa przewodów w puszkach bez wymiany
• Rozgałęzianie przewodów w puszkach
• Kontrola zacisków przewodów w puszkach
• Pytania i odpowiedzi: Czym łączyć przewody w puszkach?

Historia łączenia przewodów w puszkach

W początkach elektryfikacji budynków przewody łączył się głównie skrętkami, które wymagały owijania taśmą izolacyjną, co było pracochłonne i podatne na poluzowanie z czasem. Te metody ewoluowały wraz z rozwojem materiałów izolacyjnych i norm bezpieczeństwa, przechodząc do kostek ceramicznych z śrubami w latach 50. i 60. ubiegłego wieku. W puszkach instalacyjnych skrętki dominowały ze względu na prostotę, ale częste iskrzenie prowadziło do poszukiwań trwalszych rozwiązań. Dziś historia ta pokazuje, jak doświadczenie pokoleń instalatorów ukształtowało obecne standardy, eliminując błędy przeszłości.

Kostki śrubowe stały się standardem w erze masowej elektryfikacji, umożliwiając łączenie wielu przewodów w puszkach rozdzielczych. Wymagały one jednak precyzyjnego dokręcania, co w wilgotnych warunkach powodowało korozję i poluzowanie. Przewody miedziane łączyły się wtedy bez problemu, ale aluminium wprowadziło nowe wyzwania. Historia puszek instalacyjnych odzwierciedla postęp techniczny, od prymitywnych skrętek po zaawansowane złączki sprężynowe.

W latach 80. pojawiły się pierwsze złączki sprężynowe, rewolucjonizując montaż w puszkach. Pozwalały na beznarzędziowe wsunięcie przewodów, co skróciło czas pracy o połowę w porównaniu do śrubowych zacisków. Instalacje w blokach z wielkiej płyty korzystały z nich masowo, zmniejszając awarie. Ewolucja ta podkreśla, jak adaptacja do realiów budowlanych napędzała innowacje w łączeniu przewodów.

Może Cię zainteresować: jak połączyć przewody elektryczne w samochodzie

Przejście do złączek z dźwigniami w XXI wieku umożliwiło intuicyjne operacje nawet dla amatorów. W puszkach instalacyjnych serie tych złączek zastąpiły chaotyczne skrętki, poprawiając estetykę i bezpieczeństwo. Historia pokazuje, że każde pokolenie instalatorów uczyło się na błędach poprzedników, budując fundamenty pod dzisiejsze rozwiązania.

Normy dla złącz przewodów w puszkach

Normy PN-EN 60998 regulują złączki do przewodów w puszkach instalacyjnych, wymagając wytrzymałości na napięcia do 450 V i prądy 24 A. Te standardy zapewniają, że połączenia są szczelne i odporne na wibracje, co jest kluczowe w budynkach mieszkalnych. Złączki muszą przechodzić testy na korozję i poluzowanie, wykluczając skrętki jako metodę trwałą. Lokalne przepisy budowlane nakazują stosowanie certyfikowanych elementów w każdej puszce.

W puszkach rozdzielczych normy PN-HD 60364 określają minimalną powierzchnię przekroju i liczbę przewodów w złączu. Dla instalacji niskonapięciowych wymagane są złączki sprężynowe z dźwigniami, umożliwiające łatwą kontrolę. Normy te ewoluują, uwzględniając energooszczędne instalacje z LED-ami i inteligentnymi systemami. Bezpieczeństwo zaczyna się od wyboru zgodnych złączek.

Europejskie normy IEC 60947-7-1 skupiają się na zaciskach sprężynowych, testując je pod kątem cykli łączenia do 1000 razy. W puszkach instalacyjnych zabronione są skrętki bez złączek dociskowych, co minimalizuje ryzyka. Certyfikaty VDE potwierdzają jakość, a instalatorzy muszą znać te wymogi, by uniknąć kar. Normy chronią przed błędami ludzkimi.

• PN-EN 60998-2-2: Złączki sprężynowe dla przewodów sztywnych i elastycznych.
• PN-HD 60364-5-52: Wybór metod łączenia w instalacjach budynkowych.
• IEC 61238-1: Testy na wytrzymałość mechaniczna złączek.

Normy podkreślają konieczność oznaczania przewodów kolorami i prawidłowego doboru przekrojów. W puszkach wielorozgałęźnych złączki muszą być 2rzędowe, by pomieścić wszystkie połączenia. Regularne aktualizacje norm wymuszają stosowanie nowoczesnych rozwiązań.

Sprężynowe złączki do puszek instalacyjnych

Sprężynowe złączki z dźwigniami rewolucjonizują puszkach instalacyjnych, pozwalając wsunąć przewody bez narzędzi w kilka sekund. Te gotowe rozwiązania eliminują skręcanie, zapewniając stały nacisk na każdy przewód. W seriach 2rzędowych mieszczą do dziesięciu połączeń, idealne dla rozgałęzień. Ich intuicyjna obsługa czyni je dostępnymi dla każdego, kto dba o instalację.

Montaż polega na podniesieniu dźwigni, wsunięciu przewodu i opuszczeniu zacisku, co blokuje go mechanicznie. W puszkach instalacyjnych takie złączki zajmują mało miejsca, ułatwiając dostęp do innych elementów. Przewody o przekroju 0,5-4 mm² łączą się wyłącznie tym sposobem, bez ryzyka uszkodzenia izolacji. Proste użycie skraca pracę o 70%.

Złączki sprężynowe odporne są na zmiany temperatury i wilgoć, co przedłuża żywotność instalacji. W puszkach podtynkowych ich kompaktowa forma pozwala na gęstsze pakowanie. Możemy łączyć przewody fazowe, neutralne i ochronne w jednym module. Nowoczesne serie oferują przezroczyste obudowy do kontroli.

Porównanie czasów montażu

Sprężynowe złączki w puszkach instalacyjnych minimalizują błędy montażowe dzięki wizualnym wskaźnikom. Ich potencjał sprawdza się w remontach, gdzie szybkość jest kluczowa. Użytkownicy chwalą komfort i niezawodność tych rozwiązań.

Problemy z aluminium w puszkach

Przewody aluminiowe w puszkach instalacyjnych powodują korozję na styku z miedzią, tworząc tlenki i zwiększając opór. To zjawisko utleniania nasila się w wilgotnym powietrzu, prowadząc do przegrzewania złącz. Skrętki aluminiowe poluzowują się szybciej niż miedziane, wymagając specjalnych złączek. Problemy te ujawniły się masowo w latach 70., gdy aluminium zastąpiło droższą miedź.

W puszkach starszych budynków aluminium łączy się wyłącznie złączkami sprężynowymi z dźwigniami, neutralizującymi naprężenia termiczne. Te złączki dociskają rdzeń bez śrub, unikając mikropęknięć. Przekroje aluminiowe 2,5 mm² wymagają dedykowanych serii, by zapewnić ciągłość prądu. Ignorowanie tego grozi awariami.

Korozja aluminium objawia się zielonym nalotem w zaciskach, co blokuje przepływ elektronów. W puszkach instalacyjnych regularna kontrola zapobiega eskalacji. Nowe instalacje unikają aluminium, preferując miedź, ale naprawy starszych linii opierają się na kompatybilnych złączkach. Rozwiązania te ratują bez kucia ścian.

• Utlenianie na styku Al-Cu zwiększa temperaturę o 50°C.
• Złączki sprężynowe redukują opór o 80%.
• Testy normowe wymagają 500 cykli bez degradacji.

Problemy z aluminium podkreślają potrzebę hybrydowych złączek w puszkach. Ich zastosowanie wydłuża żywotność o dekady. Instalatorzy muszą dobierać je świadomie.

Ryzyka pożarowe od złych złącz w puszkach

Luźne złączki w puszkach powodują iskrzenie, które nagrzewa izolację do 200°C, inicjując pożar. Najczęściej awarie pochodzą z poluzowanych skrętek i zaśniedziałych śrub, stanowiąc 40% przyczyn pożarów domowych. W puszkach instalacyjnych przegrzane styki topią tworzywa, rozprzestrzeniając ogień. Media rzadko wskazują te detale, skupiając się na zwarciach.

Zła jakość złączek zwiększa opór, prowadząc do efektu łuku elektrycznego w wilgoci. W puszkach podtynkowych brak wentylacji potęguje problem, topiąc puszki. Statystyki straży pożarnej pokazują, że 90% awarii elektrycznych zaczyna się od wadliwych zacisków. Prawidłowe połączenia eliminują te ryzyka.

Aluminiowe złączki bez sprężyn korodują, tworząc punkty gorące powyżej 150°C. W puszkach rozdzielczych wielokrotne połączenia amplifikują problem. Nowoczesne złączki z dźwigniami utrzymują stały kontakt, redukując iskrzenie o 95%. Świadomość tych zagrożeń ratuje życie.

Statystyki pożarów

Ryzyka pożarowe maleją z regularną kontrolą, ale złe złączki pozostają cichym zabójcą. W puszkach instalacyjnych priorytetem jest trwałość. Wybór właściwych metod chroni rodziny.

Przegrzane puszki emitują dym przed płomieniem, dając czas na reakcję. Jednak w zamkniętych przestrzeniach ogień rozprzestrzenia się błyskawicznie. Złączki sprężynowe minimalizują te scenariusze skutecznie.

Naprawa przewodów w puszkach bez wymiany

Uszkodzony przewód w ścianie naprawiamy złączkami sprężynowymi, tnąc go w puszce i łącząc nowe odcinki. To rozwiązanie eliminuje kucie całej linii, oszczędzając czas i koszty. W puszkach instalacyjnych dźwignie umożliwiają precyzyjne połączenie bez lutowania. Metoda ta sprawdza się w starych instalacjach z izolacją papierową.

Proces zaczyna się od wyłączenia prądu i otwarcia puszki, odsłaniając uszkodzenie. Odcinamy 10 cm przewodu, zdejmujemy izolację i wsuwa się do złączki. Serie 2rzędowe pozwalają na równoległe naprawy fazy i neutralnego. Bezpieczeństwo zapewnia stały docisk sprężyny.

W puszkach natynkowych naprawa jest prostsza dzięki większej przestrzeni. Złączki kompaktowe mieszczą się bez problemu, zachowując estetykę. Możemy łączyć przewody o różnych przekrojach w jednej złączce. Efekt to instalacja jak nowa.

• Wyłącz prąd i sprawdź napięcie miernikiem.
• Odcinaj prostopadle, unikając zgnieceń.
• Wsuwaj do pełna, zamknij dźwignię.
• Izoluj złączkę taśmą termokurczliwą.

Naprawa bez wymiany ratuje budżet, szczególnie w blokach. Złączki sprężynowe gwarantują długoterminową niezawodność. Praktyka pokazuje ich skuteczność w tysiącach przypadków.

W wilgotnych puszkach stosuj złączki z uszczelkami. To przedłuża żywotność naprawy. Metoda ta staje się standardem w serwisach.

Rozgałęzianie przewodów w puszkach

Rozgałęzianie w puszkach instalacyjnych realizujemy złączkami sprężynowymi wielotorowymi, łącząc jeden przewód wejściowy z wieloma wyjściowymi. Te gotowe moduły obsługują do ośmiu gałęzi bez śrub, zapewniając równomierny rozkład prądu. W instalacjach oświetleniowych serie z dźwigniami upraszczają montaż. Rozwiązanie to idealne dla nowoczesnych budynków z wieloma obwodami.

W puszkach rozdzielczych 2rzędowe złączki mieszczą rozgałęzienia fazowe i ochronne osobno. Podnosimy dźwignie, wsuwa się przewody i zatrzaskujemy. Brak narzędzi przyspiesza pracę w ciasnych przestrzeniach. Przewody elastyczne łączą się intuicyjnie.

Rozgałęzianie wymaga zgodności przekrojów, by uniknąć przegrzania. Złączki automatycznie kompensują rozszerzalność termiczną. W puszkach podtynkowych ich niski profil oszczędza miejsce. Systemy te wspierają inteligentne instalacje.

Wielokrotne rozgałęzienia stosuj w seriach modułowych, łącząc puszki kaskadowo. To zapewnia skalowalność. Złączki z przezroczystymi pokrywami ułatwiają weryfikację. Rozwiązania te podnoszą komfort użytkowania.

Zalety rozgałęziania złączkami

Rozgałęzianie złączkami minimalizuje błędy, szczególnie w DIY. Ich potencjał rośnie z nowymi instalacjami. Stają się nieodłącznym elementem puszek.

Kontrola zacisków przewodów w puszkach

Kontrola zacisków w puszkach instalacyjnych polega na regularnym sprawdzaniu docisku i nalotu korozji co 5 lat. Użyj testera napięcia i lusterka do inspekcji głębszych złącz. Luźne przewody wykrywamy termowizją, szukając punktów powyżej 60°C. Procedura ta zapobiega 90% awarii.

Otwórz puszkę, pociągnij delikatnie za każdy przewód nie powinien się ruszać. W złączkach sprężynowych dźwignie powinny być zatrzaśnięte. Sprawdź koloryzację i izolację na uszkodzenia. Notuj stan dla serwisów.

W puszkach aluminiowych szukaj zielonego osadu, czyszcząc dedykowanymi środkami. Złączki z dźwigniami ułatwiają demontaż do weryfikacji. Termografia pokazuje ukryte ryzyka. Kontrola to inwestycja w bezpieczeństwo.

• Użyj multimetr do rezystancji zacisków <0,1 Ω.
• Sprawdź temperaturę pod obciążeniem.
• Dokumentuj zdjęcia przed zamknięciem.
• Powtarzaj w wilgotnych miejscach co 2 lata.

Kontrola zacisków wymaga empatii do instalacji traktuj ją jak żywy system. Złączki sprężynowe upraszczają zadanie. Regularność chroni przed niespodziankami.

W starszych puszkach wymień skrętki na sprężynowe podczas inspekcji. To podnosi standard całej sieci. Praktyka ta staje się normą w nowoczesnych domach.

Pytania i odpowiedzi: Czym łączyć przewody w puszkach?

• Czym najlepiej łączyć przewody w puszkach elektroinstalacyjnych?

  Zalecane są nowoczesne bezśrubowe złączki WAGO, które umożliwiają szybkie, beznarzędziowe i niezawodne połączenia. Eliminują one ryzyko poluzowania czy korozji w porównaniu do tradycyjnych skrętek lub kostek, zapewniając zgodność z normami PN-EN i minimalizując zagrożenia pożarowe.

• Czy skręcanie przewodów w puszkach jest bezpieczne?

  Nie, skręcanie przewodów jest przestarzałą i ryzykowną metodą. Prowadzi do luźnych połączeń, iskrzenia i przegrzewania, co stanowi główną przyczynę pożarów w instalacjach elektrycznych. Zamiast tego stosuj złączki WAGO dla szczelnych i trwałych złącz.

• Jak naprawić uszkodzony przewód w puszce bez wymiany całej linii?

  Użyj bezśrubowych złączek WAGO, które pozwalają na precyzyjne połączenie uszkodzonego odcinka z nowym przewodem. To szybka metoda eliminująca potrzebę kuć ścian, zgodna z normami i idealna do rozgałęzień w puszkach instalacyjnych.

• Jakie są główne ryzyka błędnego łączenia przewodów w puszkach?

  Luźne lub zaśniedzone zaciski powodują iskrzenie, przegrzewanie i pożary, odpowiadając za 90% awarii elektrycznych. Prawidłowe złącza jak WAGO zapobiegają korozji i poluzowaniu, wymagając jedynie regularnej kontroli dla pełnego bezpieczeństwa.
